Шумоизоляция Toyota Land Cruiser 250

Историческая справка

Предыдущий Toyota Land Cruiser Prado (в кузове 150) удерживался на рынке почти полтора десятка лет и всё это время пользовался в России устойчивым спросом. Пятое его поколение — Land Cruiser Prado New с индексом J250 — стало принципиально другим: более строгим, утилитарным и в то же время глобальным.

А главное — квадратным, что не лучшим образом сказывается на его аэродинамике, и как следствие, на его шумоизолированности от внешнего мира.

При создании пятой генерации японские инженеры решили кардинально изменить облик модели. В результате машина получила рубленые формы и «квадратный» дизайн, совсем непохожий на предшественника. Такая стилистика позволяет Prado конкурировать с Jeep Wrangler и Land Rover Defender 110.

Техническая справка

С инженерной точки зрения Land Cruiser Prado 250 — это фактически Lexus GX, но ориентирован на иную аудиторию. Построен на рамной платформе TNGA-F, которая является общей с «трёхсотым» Land Cruiser. По габаритам автомобиль также стал заметно больше, а жёсткость конструкции увеличена примерно в полтора раза по сравнению со «сто пятидесятым».

По периметру кузов защищён пластиковым обвесом (что создает дополнительные вихревые звуки), но все уязвимые узлы снизу днища прикрыты защитными листами, что должно «работать» на аэродинамику и звукоизоляцию.

Подвеска традиционная: спереди двухрычажка, сзади пружинный неразрезной мост, который «работает» не так тихо, как современные приводы.

Подготовка автомобиля к работе

Перед началом выполнения комплекса работ мастер-приёмщик нашего Центра провёл детальную консультацию с владельцем автомобиля. В ходе встречи были зафиксированы его требования, пожелания и приоритетные задачи. По итогам обсуждения сформирована технологическая карта операций и оформлен официальный наряд-заказ.

К моменту прибытия автомобиля в ателье «Азбука Тюнинга» специалисты подготовили полный комплект шумо-, вибро- и теплоизоляционных материалов, а также выполнили необходимые предварительные мероприятия, обеспечивающие эффективность дальнейших процедур.

Основные этапы разборки автомобиля

1. Демонтаж сидений с интегрированными элементами пассивной безопасности, включая ременные системы, пиропатроны подушек, ограничители натяжения и различные электроприводы.
2. Снятие декоративных элементов: облицовочных панелей по всему периметру салона и центральной консоли.
3. Удаление штатных ковровых покрытий в салонной части и багажном отсеке.
4. Отключение и демонтаж электронных блоков и модулей, размещённых под панелями. На данном этапе особое внимание уделяется корректности выполнения операций, что гарантирует последующее восстановление заводской функциональности всех систем.
5. Чистка и обезжиривание всех металлических поверхностей для лучшей их адгезии (склеивания) между собой.

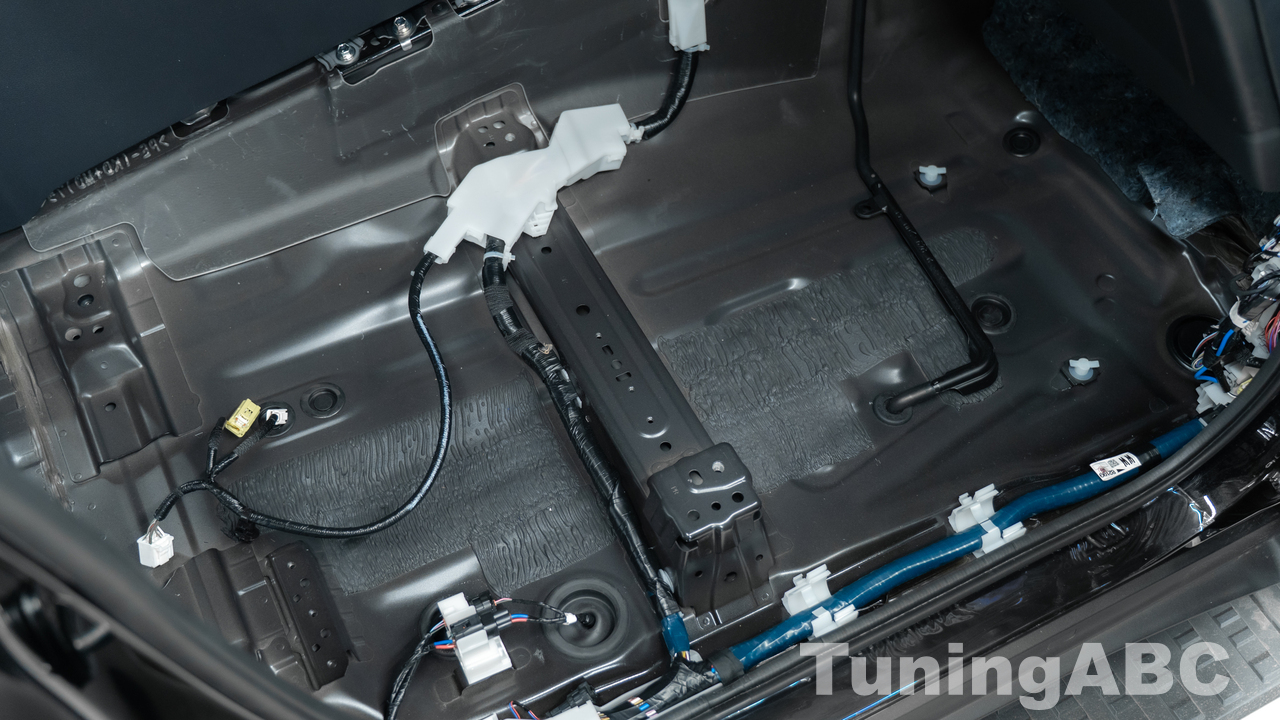

Пол

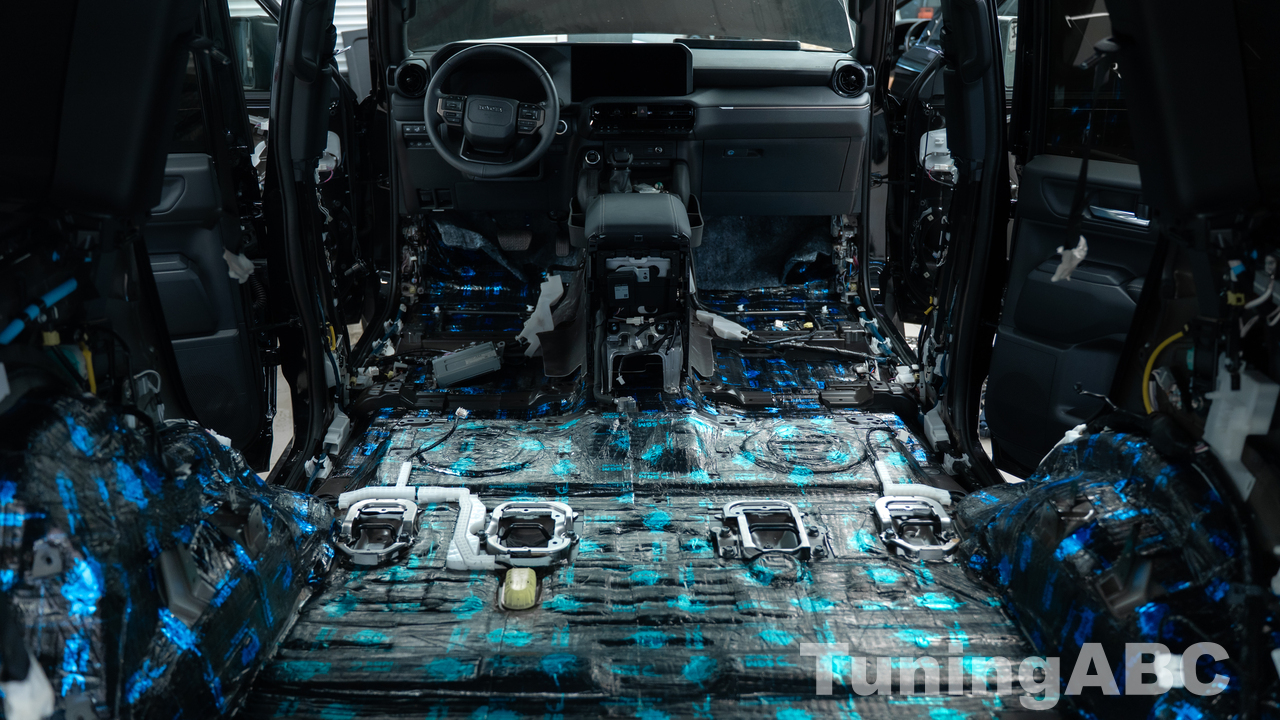

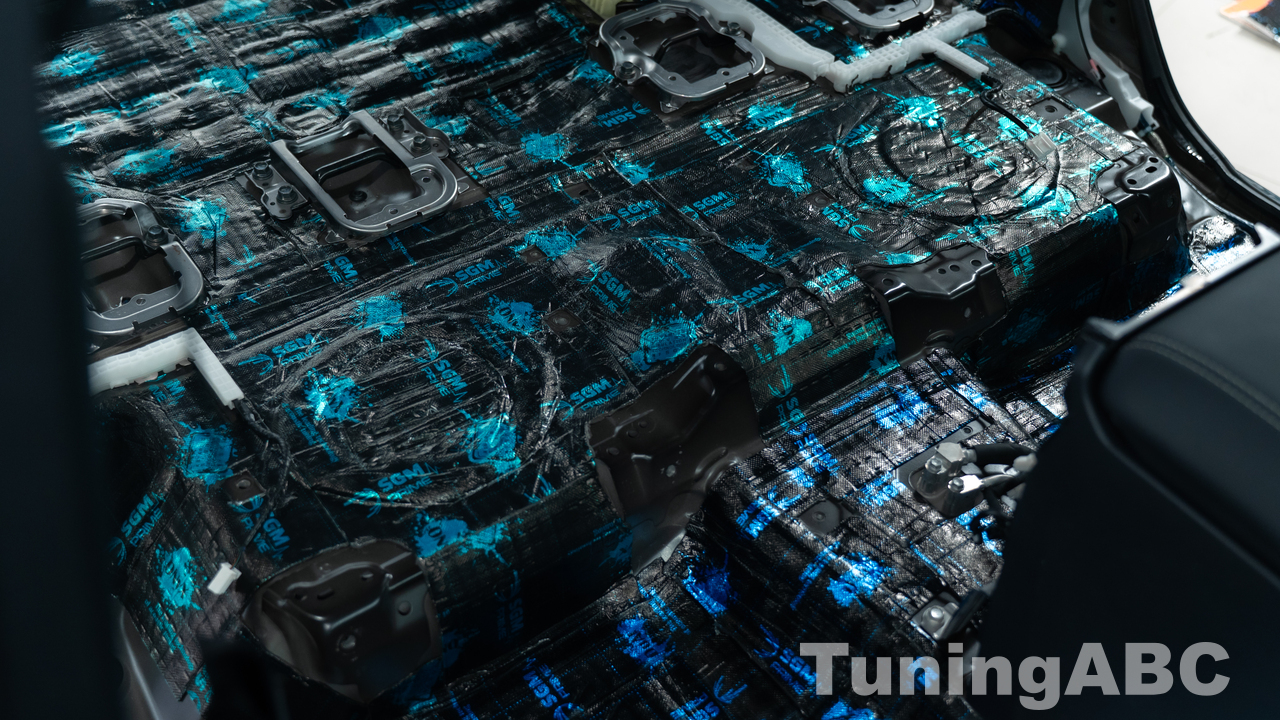

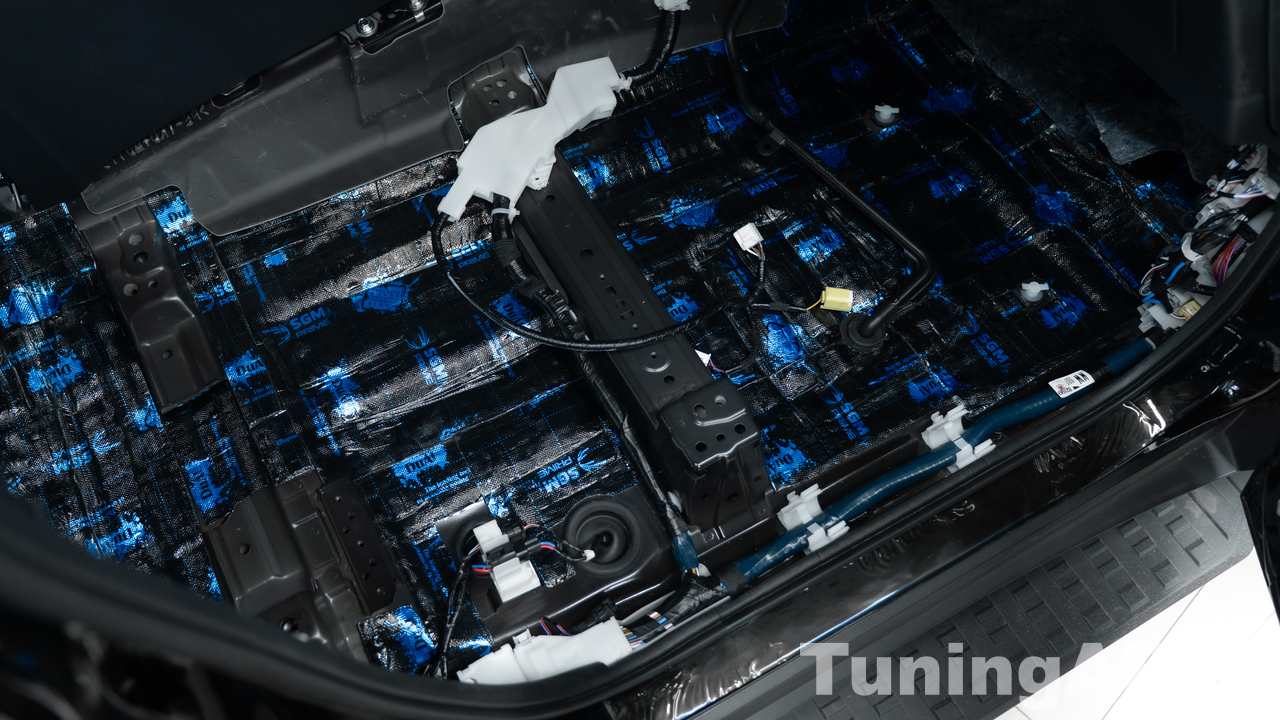

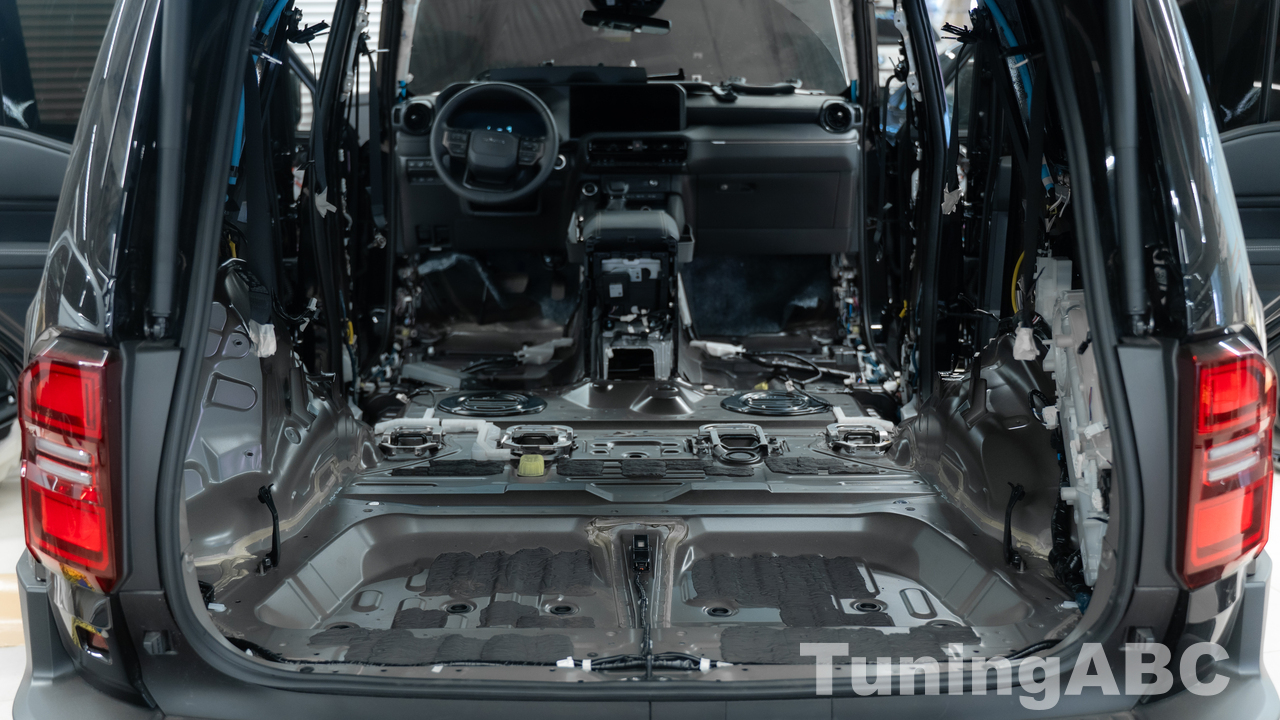

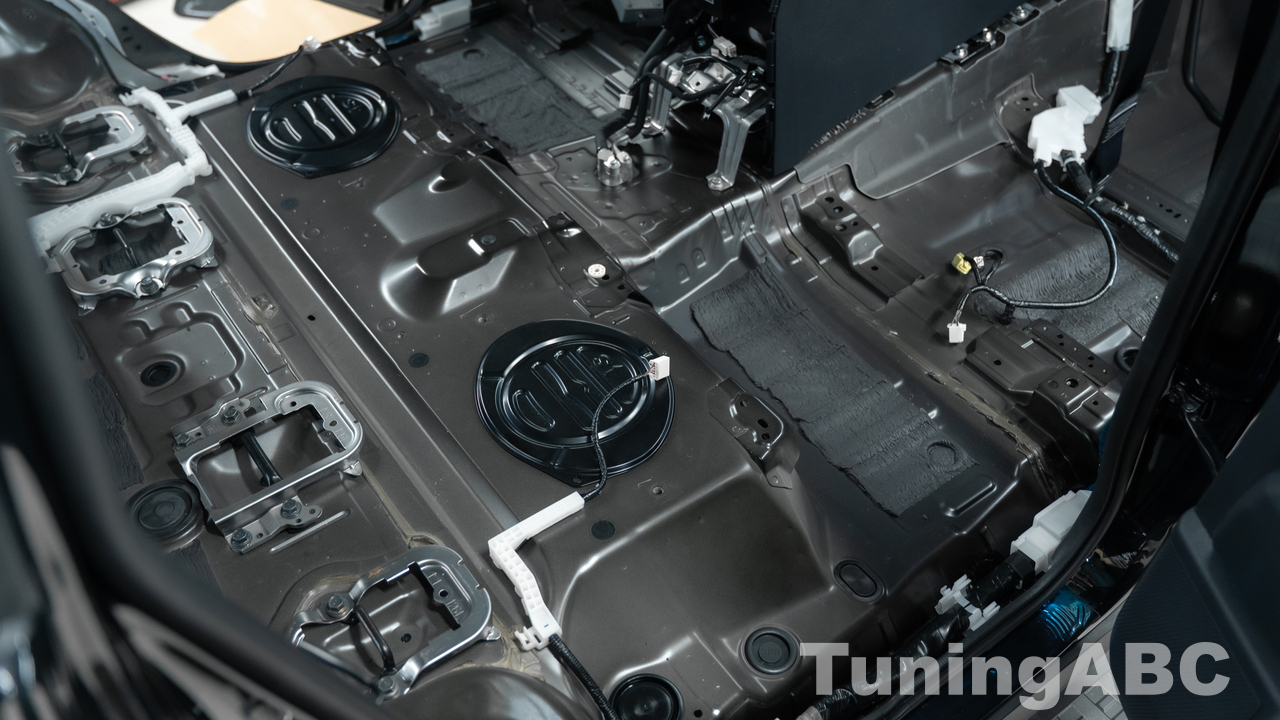

Мы выполняем многослойную шумо- и виброизоляцию днища, используя комбинацию материалов с разной плотностью и амортизирующими характеристиками.

Такой подход позволяет:

1. Снизить вибрации кузова — листовые панели перестают резонировать при движении автомобиля, что уменьшает шум в салоне.
2. Уменьшить аэродинамический и дорожный шум — каждый слой выполняет свою роль: один гасит высокочастотные звуки, другой — низкочастотные удары и гул от дороги.
3. Повысить теплоизоляцию салона — многослойная конструкция удерживает тепло зимой и уменьшает нагрев летом.
4. Увеличить долговечность кузова — защита от влаги, коррозии и механических повреждений при эксплуатации автомобиля.

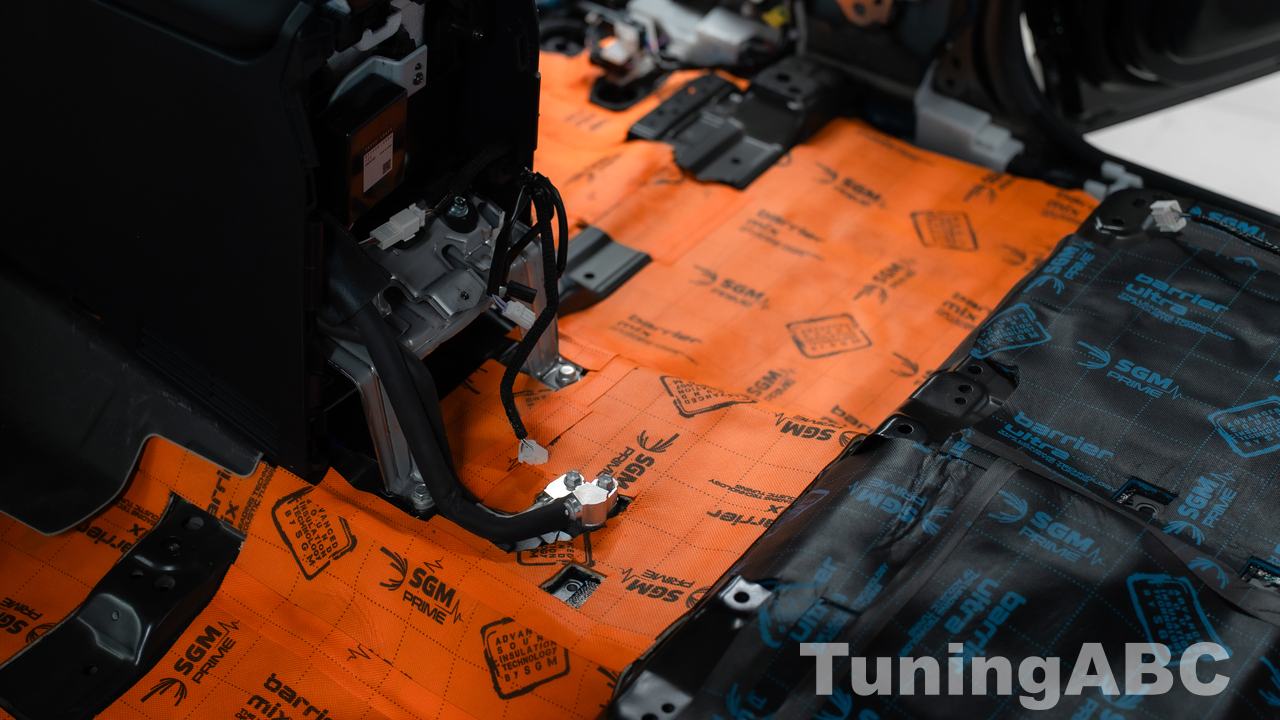

Для автомобиля Toyota Land Cruiser Prado оптимальная комбинация слоёв выглядит так:

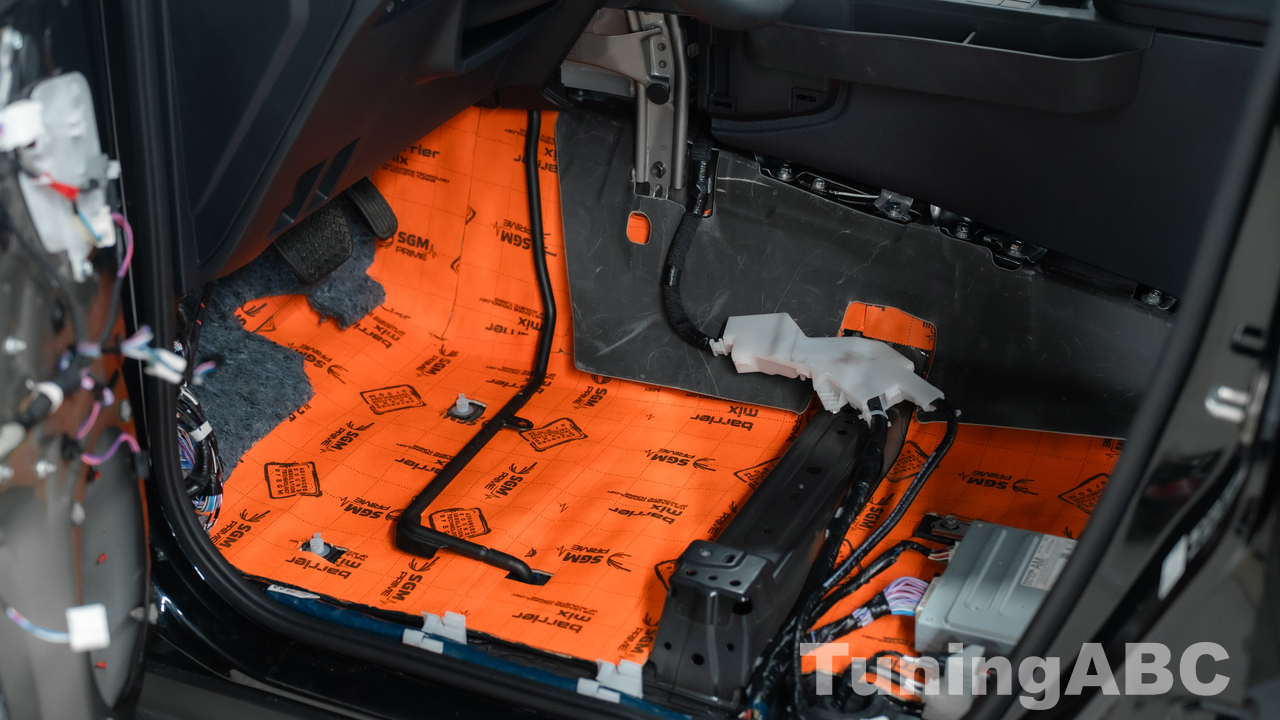

Первый слой — вибропоглотитель высокой плотности, клеится непосредственно к металлу кузова.

Второй и третий слои — тепло- и шумоизоляционный материал средней плотности, создающий буфер между металлом и салоном; финишный акустический ковёр, улучшающий шумоизоляцию и придающий аккуратный внешний вид.

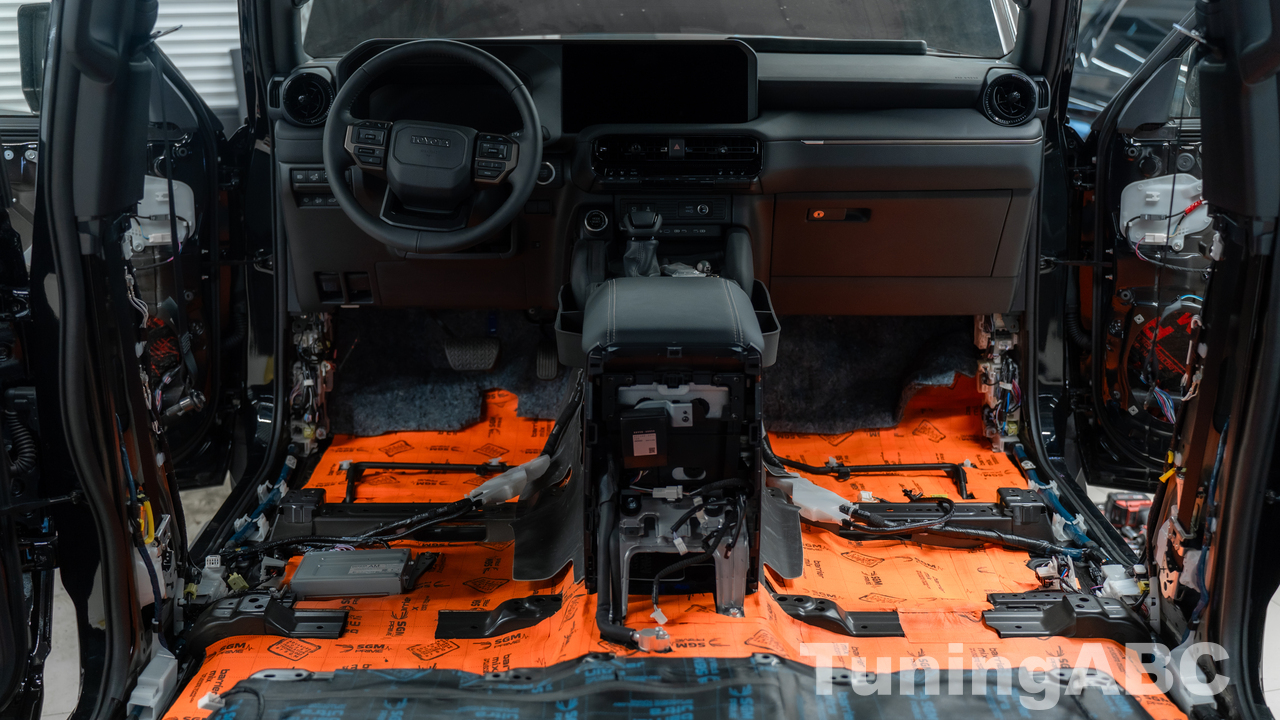

• 1 слой: SGM Dual
• 2-3 слой: SGM Barrier Mix

Багажник

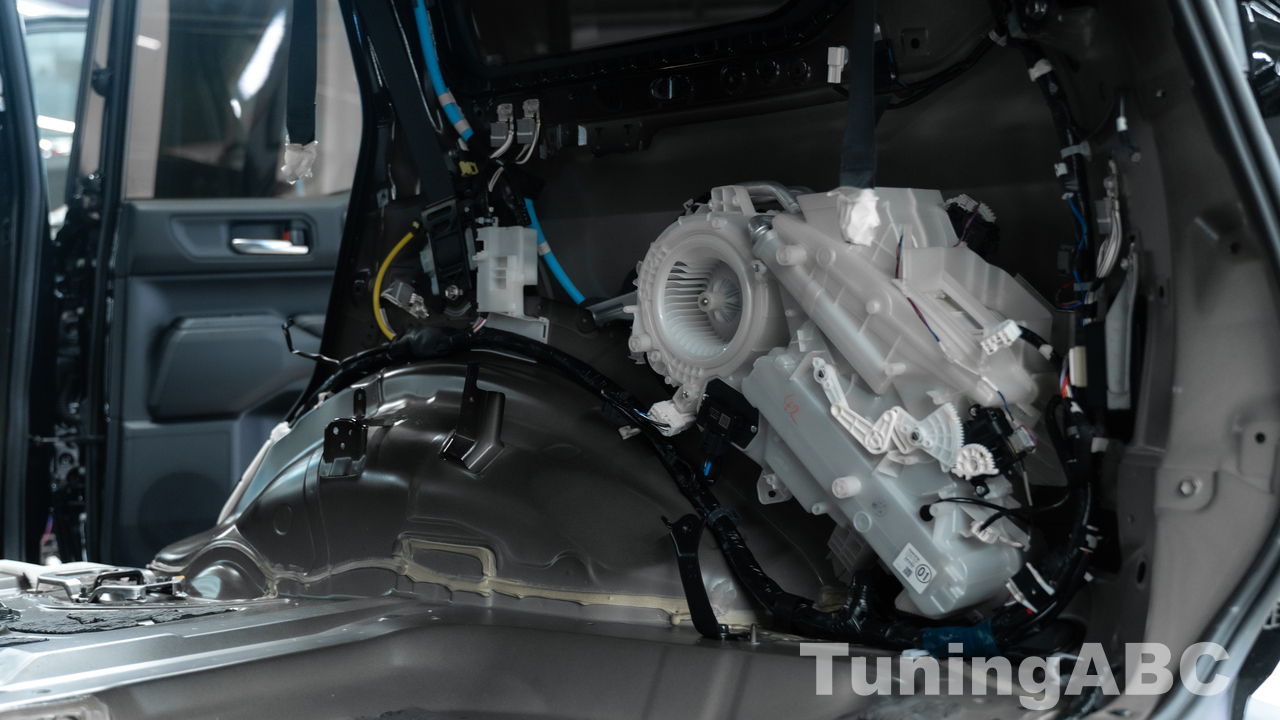

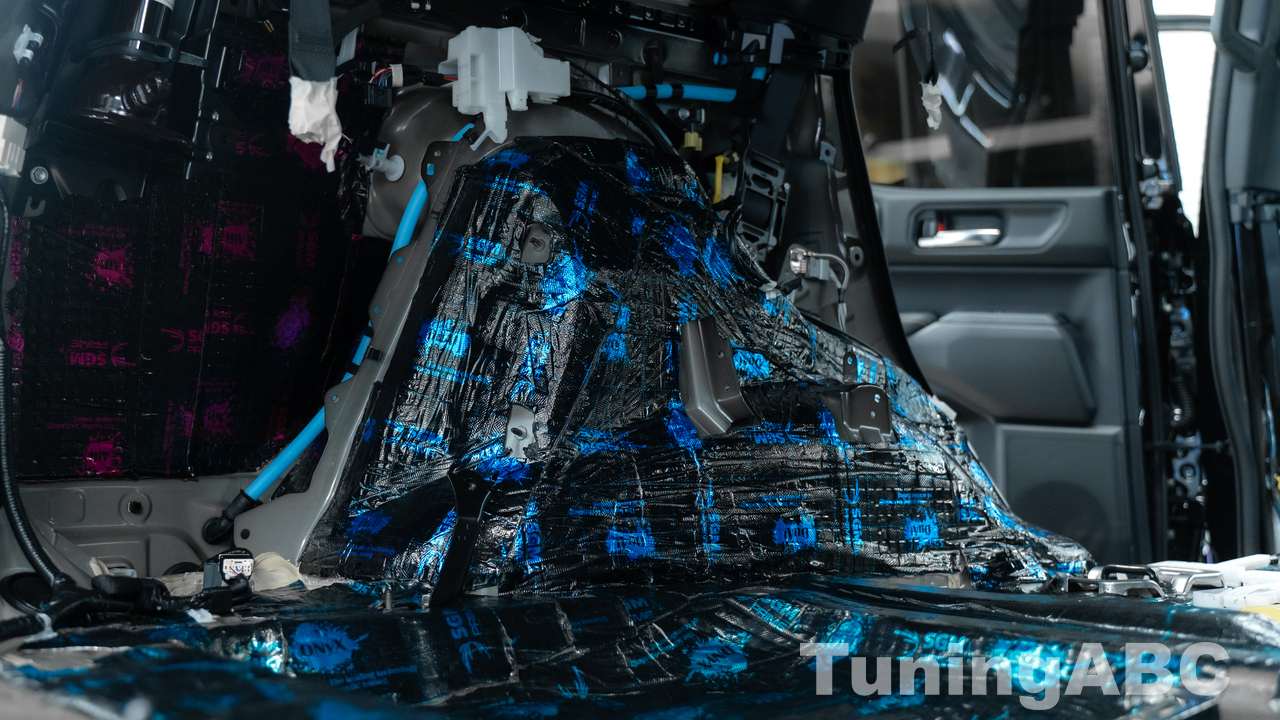

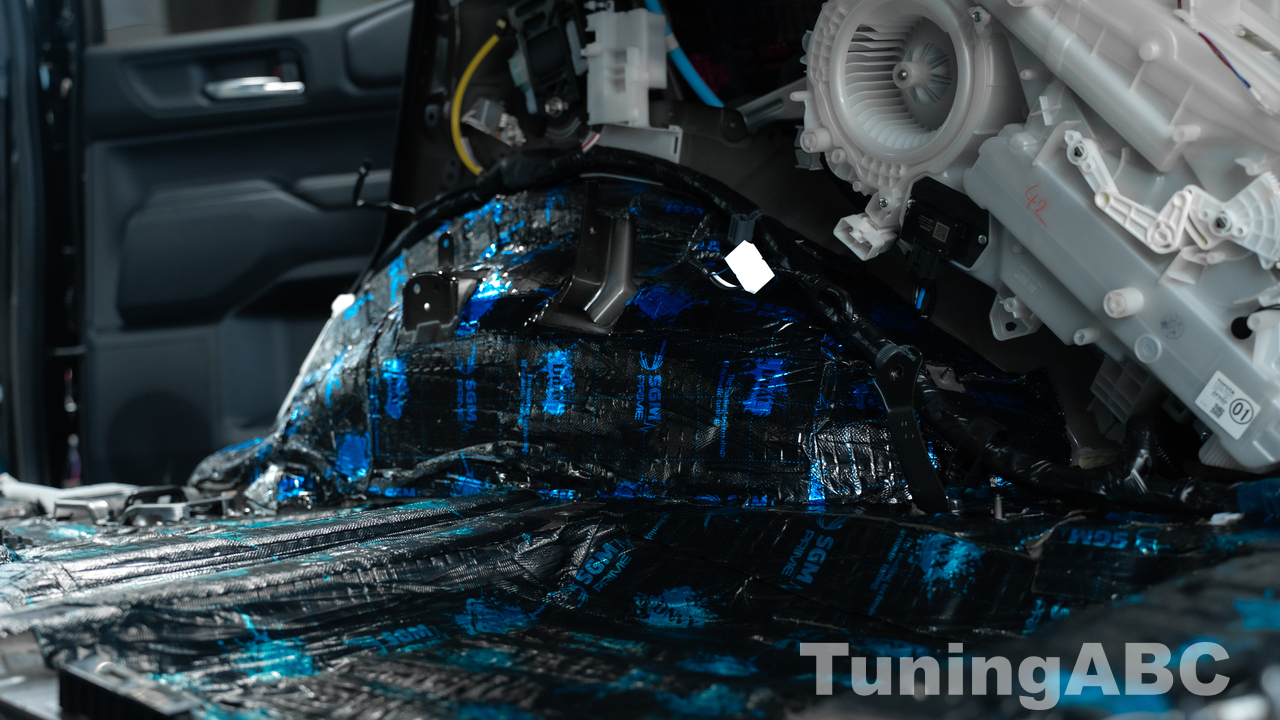

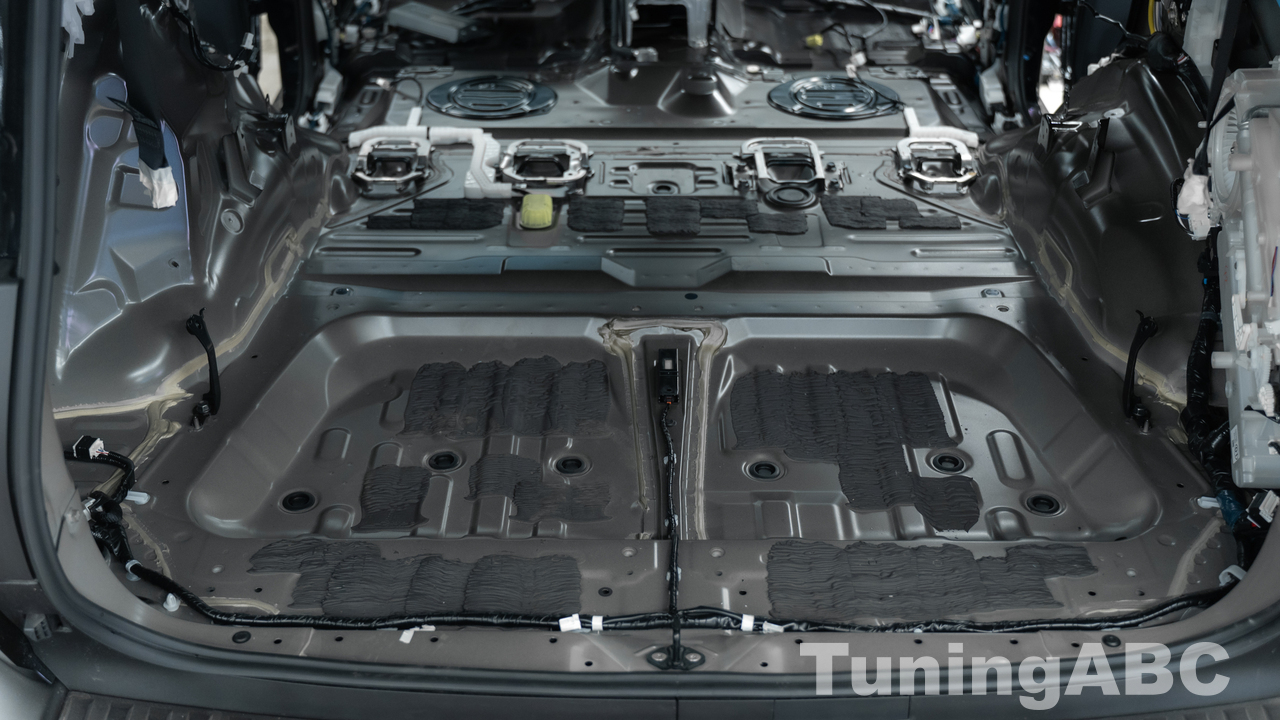

Багажное отделение обрабатывается аналогично салону, но с учётом особенностей багажного отсека и повышенной акустической нагрузки.

Трёхслойная схема позволяет:

1. Снизить вибрации и резонанс металлических панелей — багажный пол часто подвергается динамическим нагрузкам, а многослойная защита гасит удары и вибрации.
2. Уменьшить уровень дорожного шума и гула от шин — задняя часть автомобиля ближе к колесным аркам и дороге, поэтому шум особенно слышен, и каждый слой работает на гашение определённого диапазона частот.
3. Защитить кузов от влаги и коррозии — багажный отсек подвержен попаданию грязи и воды, многослойная изоляция повышает долговечность металла.
4. Создать комфорт для пассажиров — шумы из багажника не проникают в салон.

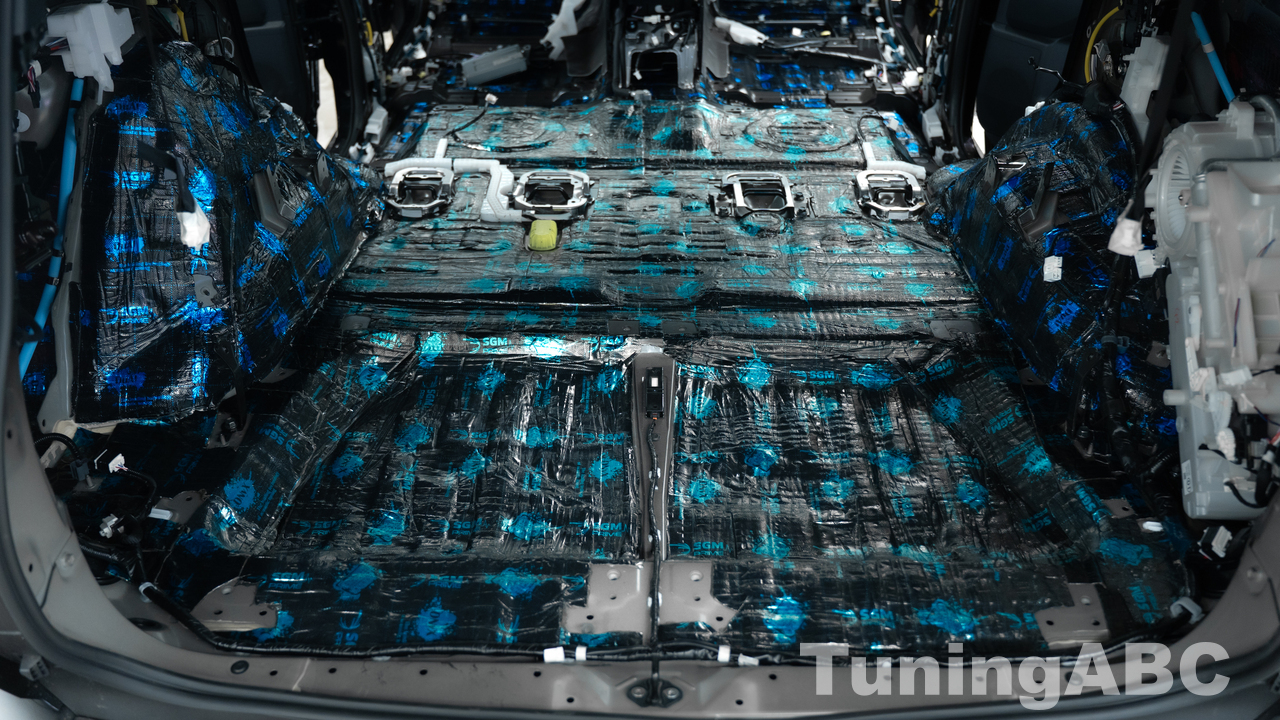

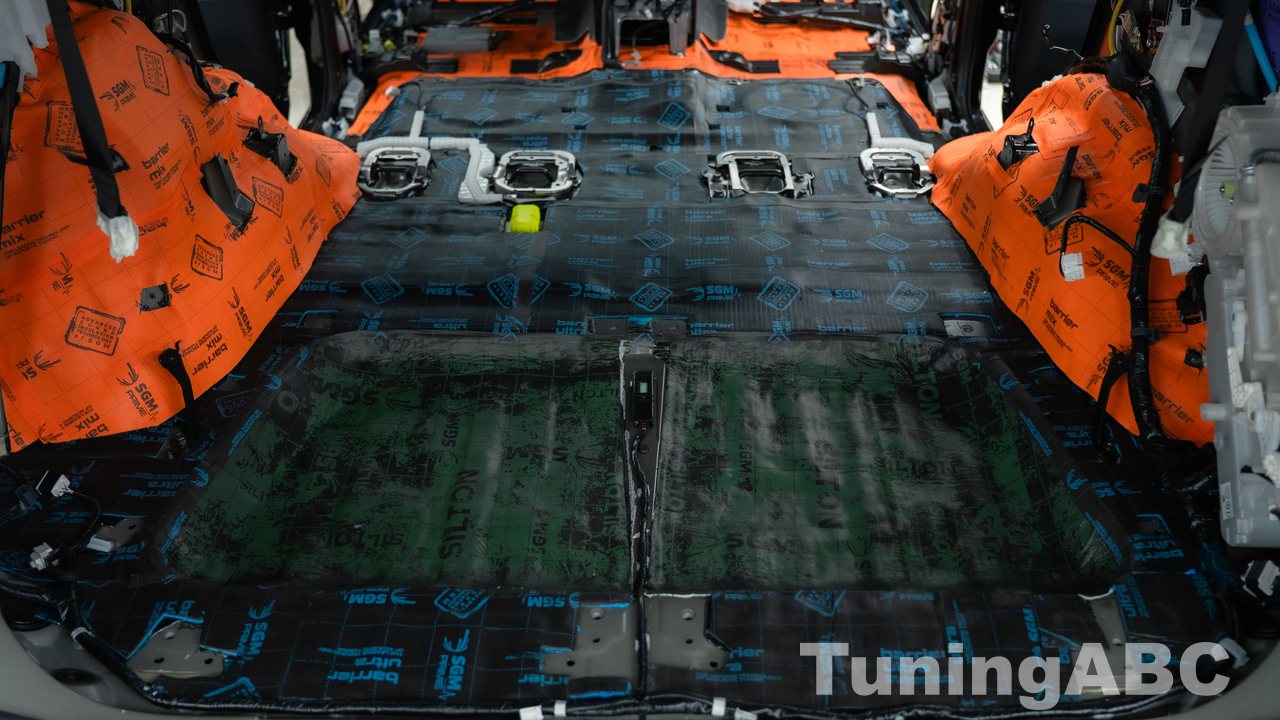

Конструкция слоёв для багажника обычно такая:

Первый слой — вибропоглотитель высокой плотности, приклеивается к металлу пола.

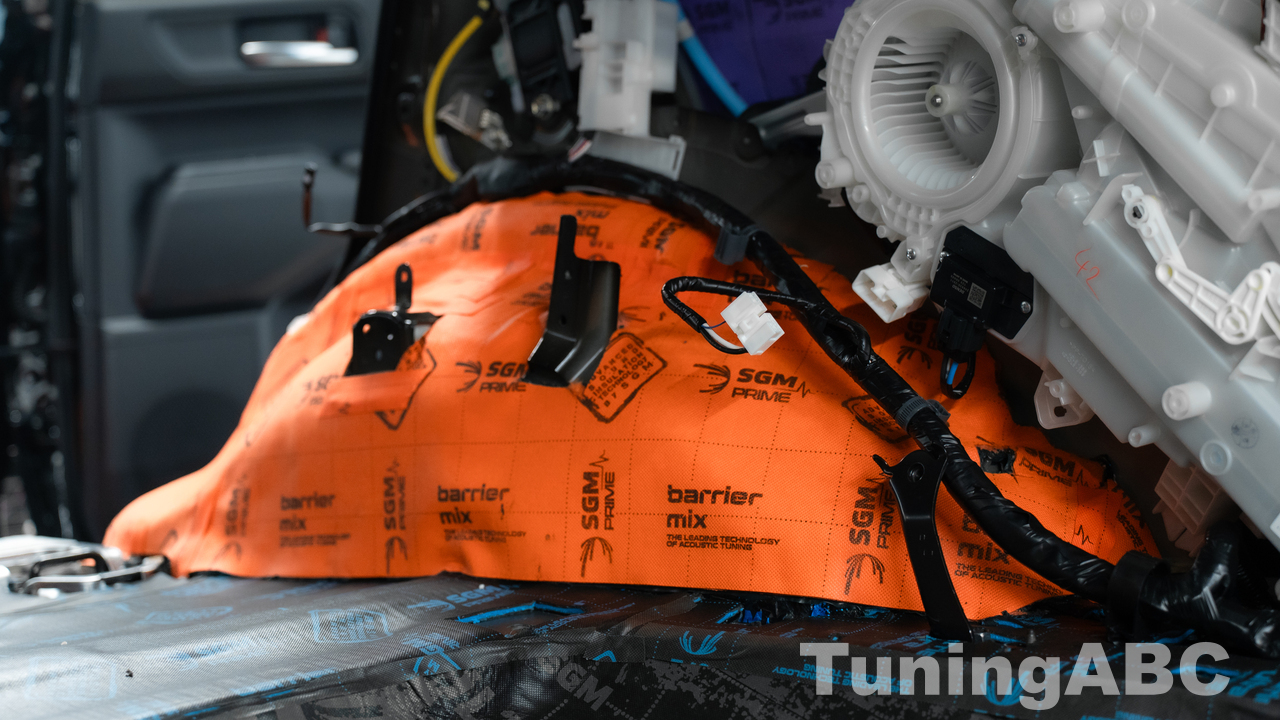

Второй слой и третий слои — это тепло- и шумоизоляционные материалы средней плотности, создающие буфер между металлом и финишным покрытием; декоративный акустический ковёр, защищающий материалы нижних слоёв и повышающий эстетический вид.

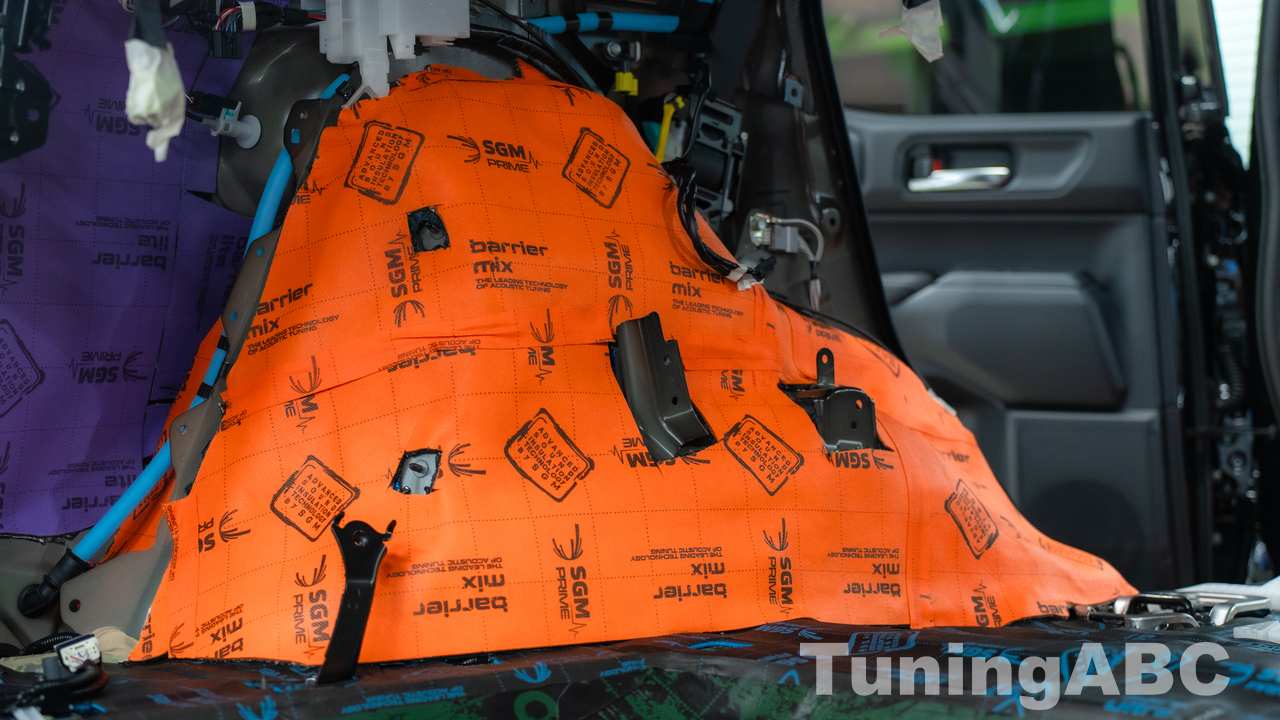

• 1 слой: SGM Onyx
• 2-3 слой: SGM Barrier Ultra

Задние арки

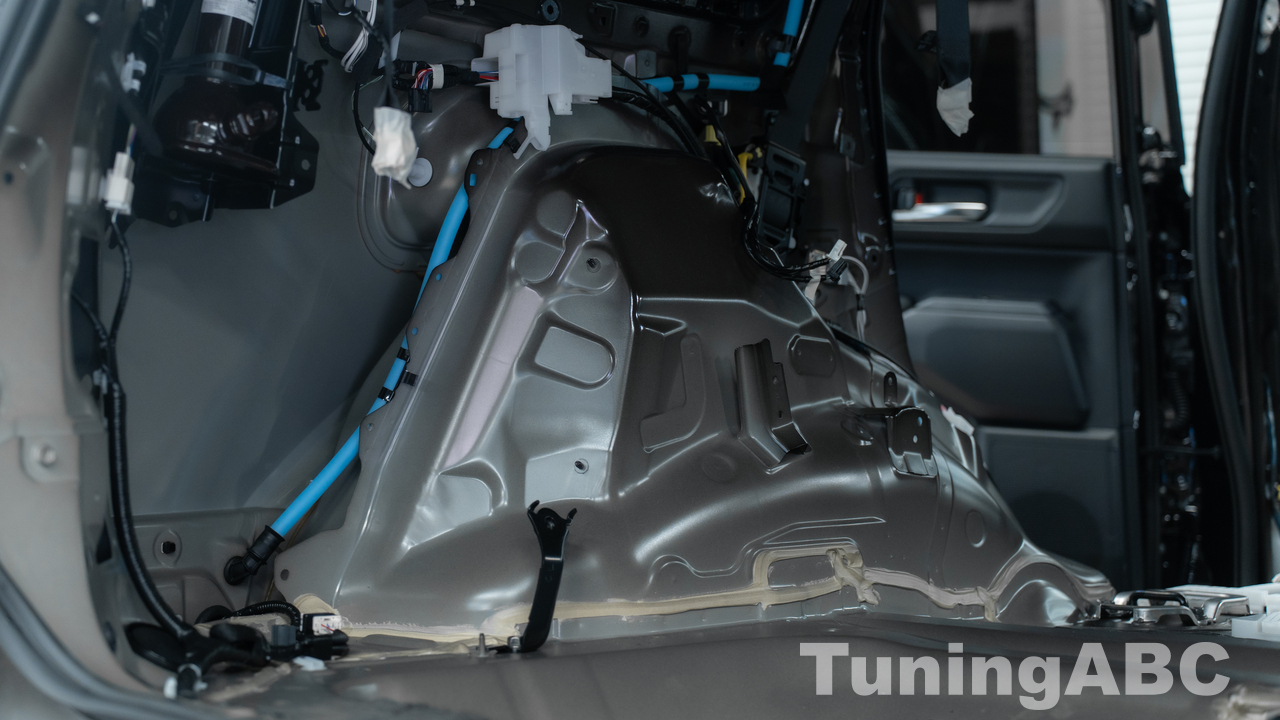

Металл задних арок и крыльев является отличным проводником звуковых колебаний. Из-за этого удары камней, щебня и шум от вращающихся колес отчетливо передаются в салон. В случае однообъемного универсала эффект усиливается, так как подобная конструкция способствует более активной передаче звуков.

Применение специализированных шумоизоляционных материалов на арках и подкрылках позволяет существенно снизить уровень внешнего шума.

Кроме того, под облицовкой арок расположены многочисленные электрические жгуты и компоненты сервисного и вспомогательного оборудования. Эти элементы могут создавать дополнительные посторонние звуки — скрипы, щелчки, легкие удары и другие раздражающие шумы.

Чтобы минимизировать эти отрицательные эффекты, специалисты нашего Техцентра выполняют двухслойную шумоизоляцию задних арок:

• 1 слой: SGM Dual
• 2 слой: SGM Barrier Mix

Задние крылья

В кузовах типа универсал задние крылья работают аналогично аркам колес и генерируют даже собственные звуки и шумы. Для эффективного подавления этих звуковых воздействий специалисты «Азбуки тюнинга» применяют трёхслойную систему шумоизоляции:

• 1 слой: SGM Air 3 mm
• 2-3 слой: SGM Barrier Lite

Крыша

Крыша является одной из наиболее подверженных акустическим воздействиям частей кузова. Особенно это заметно во время дождя: даже при наличии заводских усилителей (продольных, поперечных и угловых), металлический лист все равно обладает выраженными резонансными свойствами.

Даже многочисленные конструктивные элементы жёсткости — продольные выштамповки, пять поперечных усилителей и угловые косынки — выполняют в первую очередь функцию стабилизации геометрии и снижения деформаций, но практически не влияют на подавление внешнего шума.

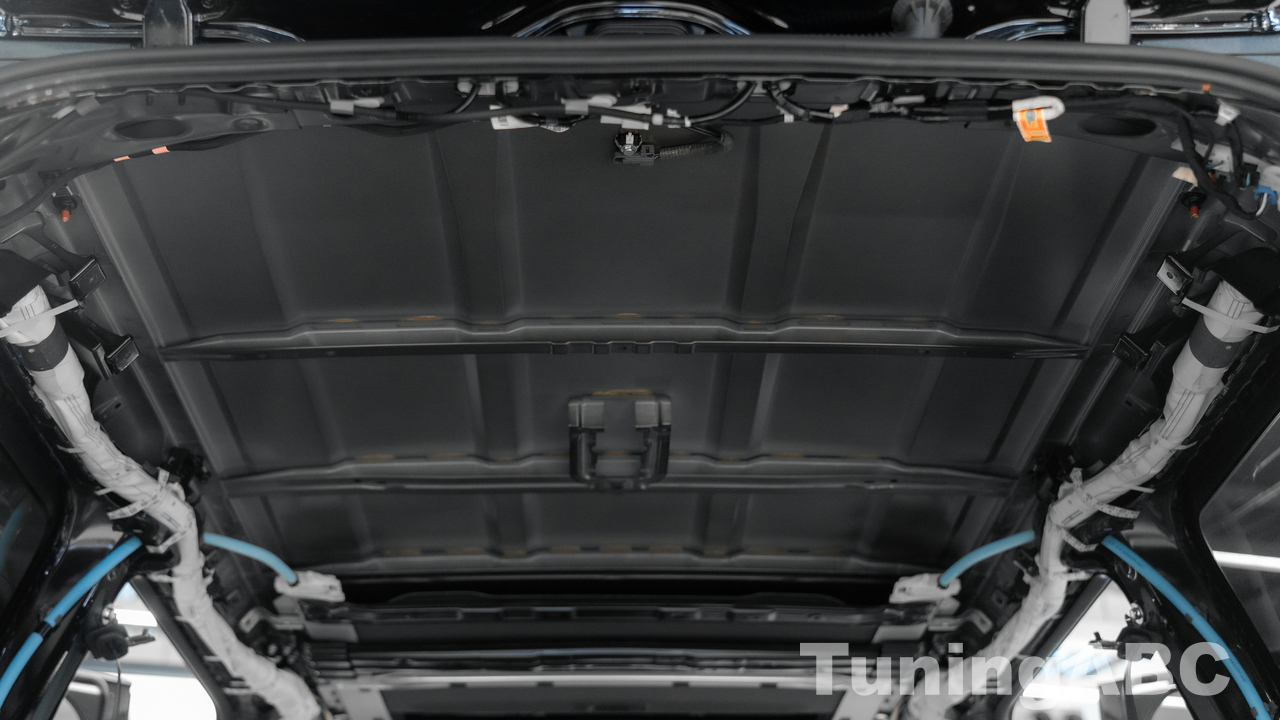

Осмотр разобранного автомобиля подтверждает: штатная шумоизоляция крыши фактически отсутствует. Заводом не применяются ни вибропоглощающие материалы, ни шумопоглощающие мембраны, ни мягкие промежуточные прокладки. В результате крыша ведёт себя подобно резонатору: любой удар капли дождя передаётся внутрь салона, создавая эффект «барабана».

Именно по этой причине шумоизоляционные работы традиционно начинаются с обработки крыши. Это оправдано: данная поверхность формирует значительную часть акустического фона, а её вибрации напрямую транслируются в салон автомобиля.

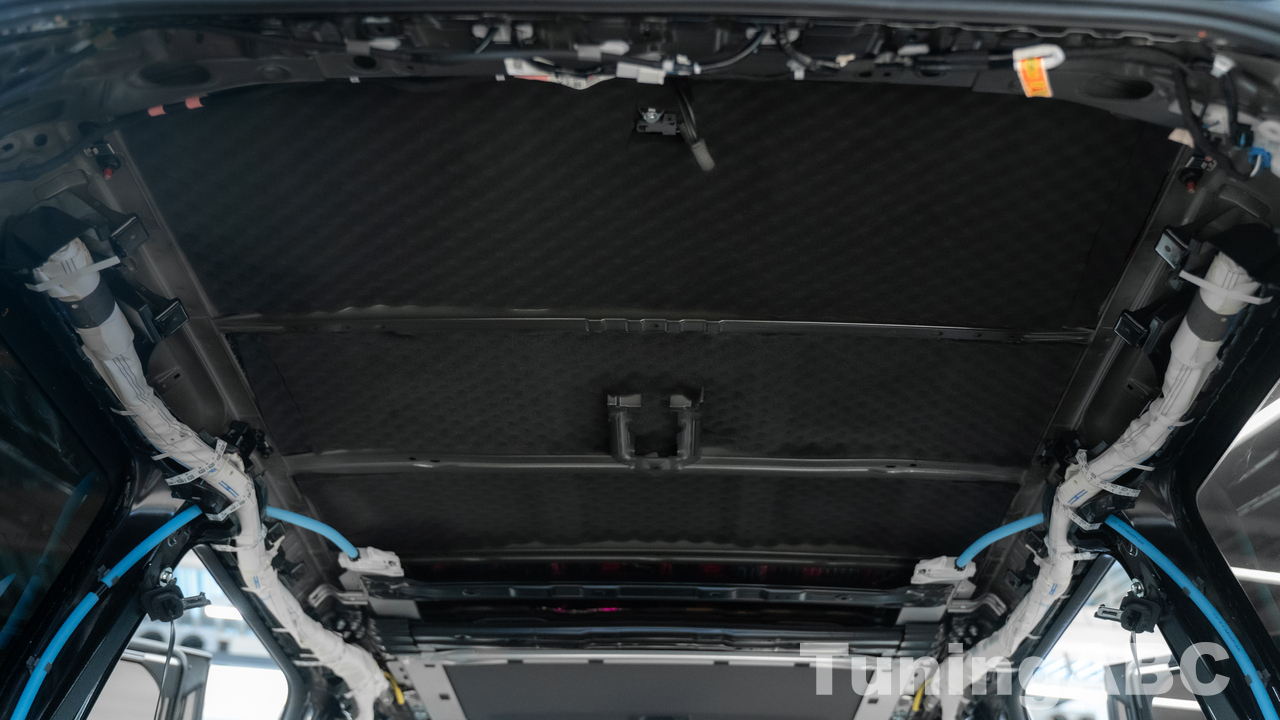

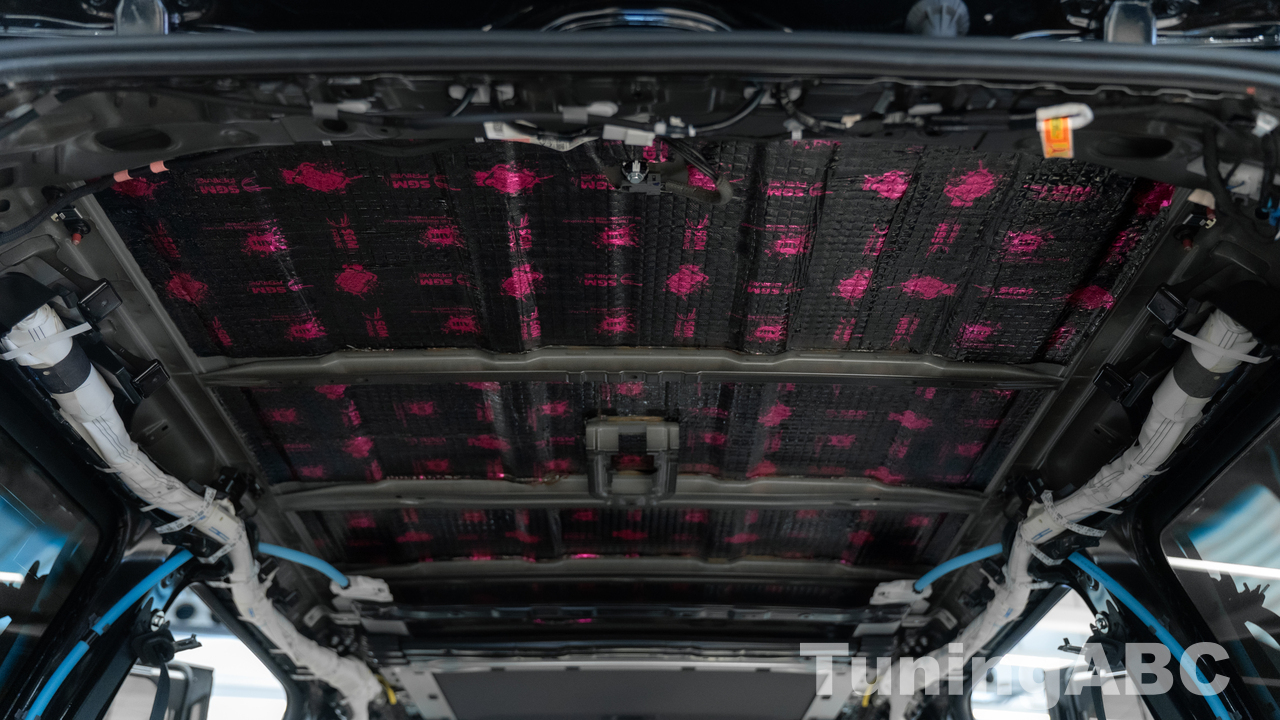

В рамках технологической карты под внутреннюю обшивку крыши нашими специалистами укладываются два слоя специализированных изоляционных материалов, каждый из которых выполняет собственную задачу: первый отвечает за подавление вибраций, второй — за отражение и гашение остаточных шумов.

• 1 слой: SGM Air 3 mm
• 2 слой: SGM Black Vell 15

Двери

В любом автомобиле, вне зависимости от марки и типа кузова, двери остаются одной из самых уязвимых зон с точки зрения звукоизоляции. Основную защиту водителя и пассажиров от внешнего шума обеспечивают внешняя дверная панель, внутренний каркас жесткости и обшивка двери.

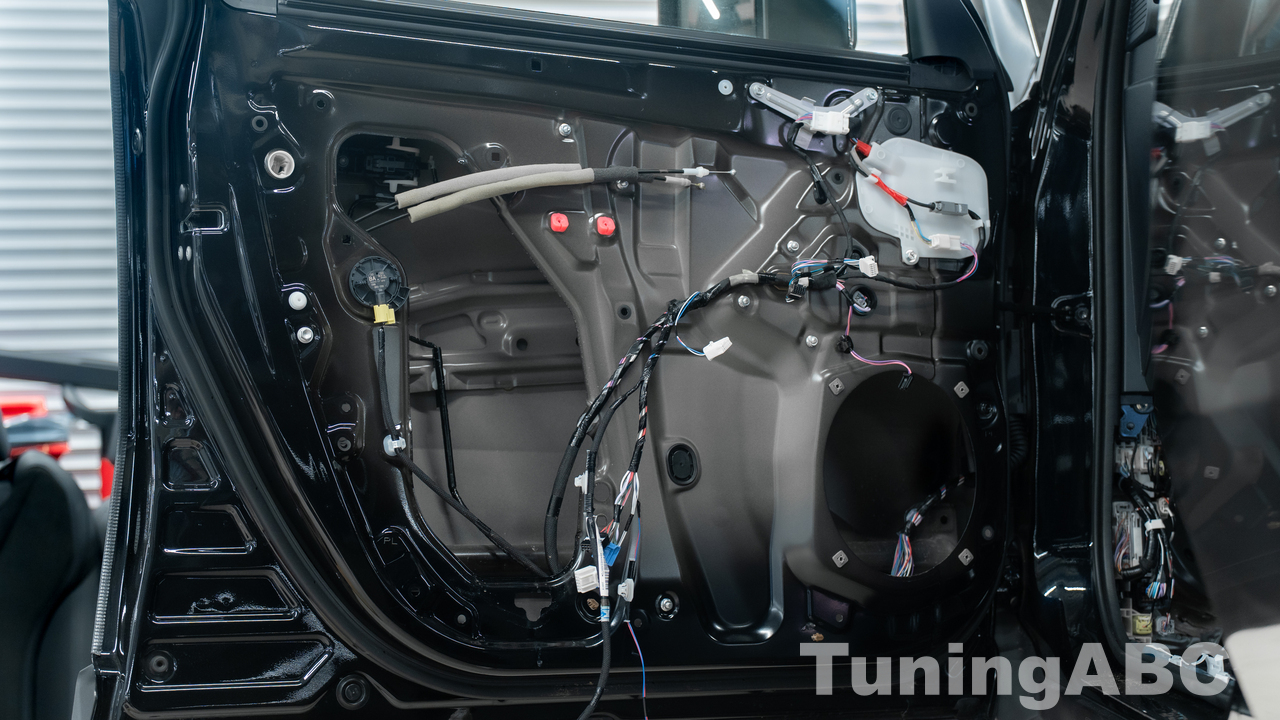

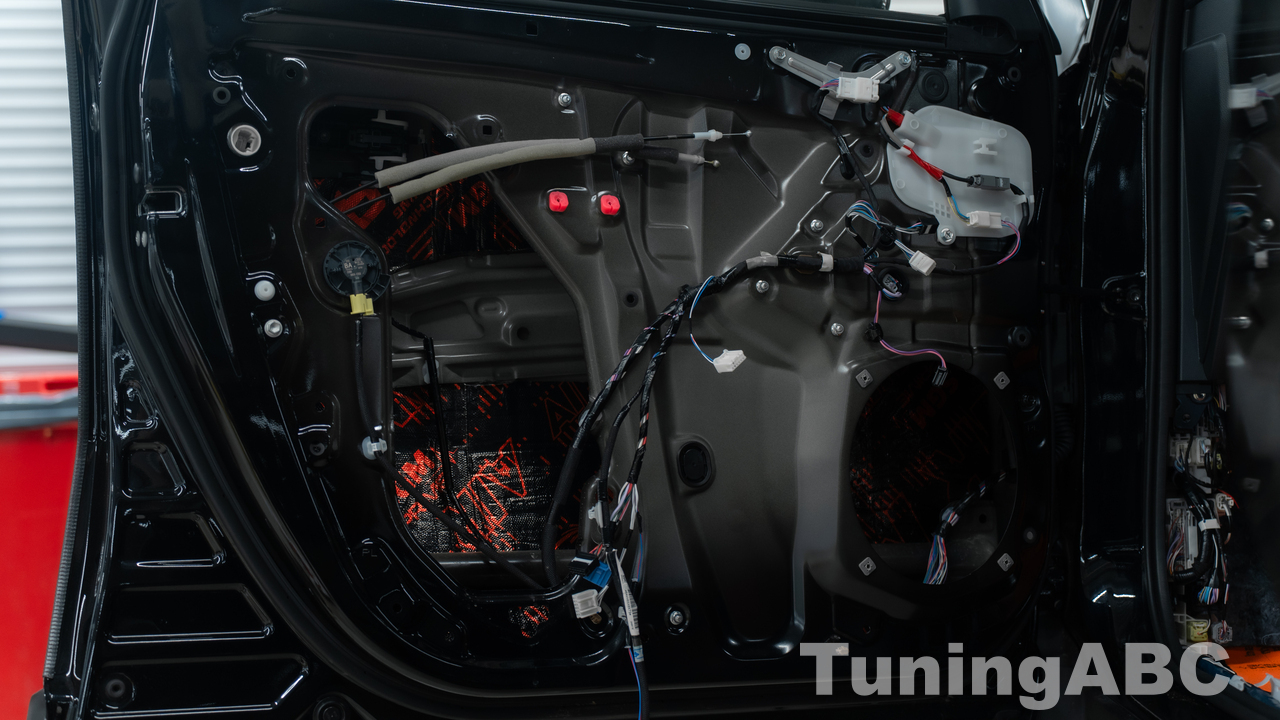

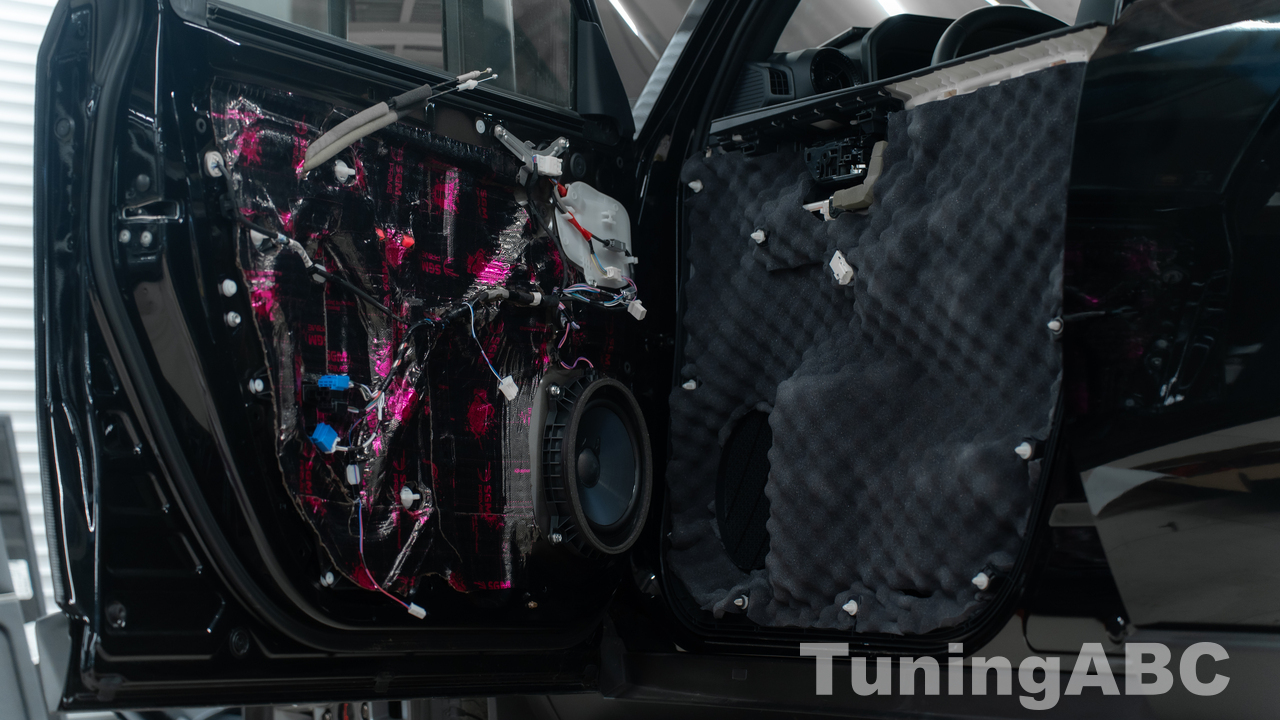

Если посмотреть на фотографии разобранных дверей, становится очевидно, что каркас жесткости тут хоть и массивный, да и сервисные окна относительно небольшие, но сама дверь имеет большую площадь. При этом защитный брус от бокового удара представляет собой лишь профильную металлическую планку, а заводская шумоизоляция ограничивается тонкими демпферными листами, чего явно недостаточно для качественного подавления шумов.

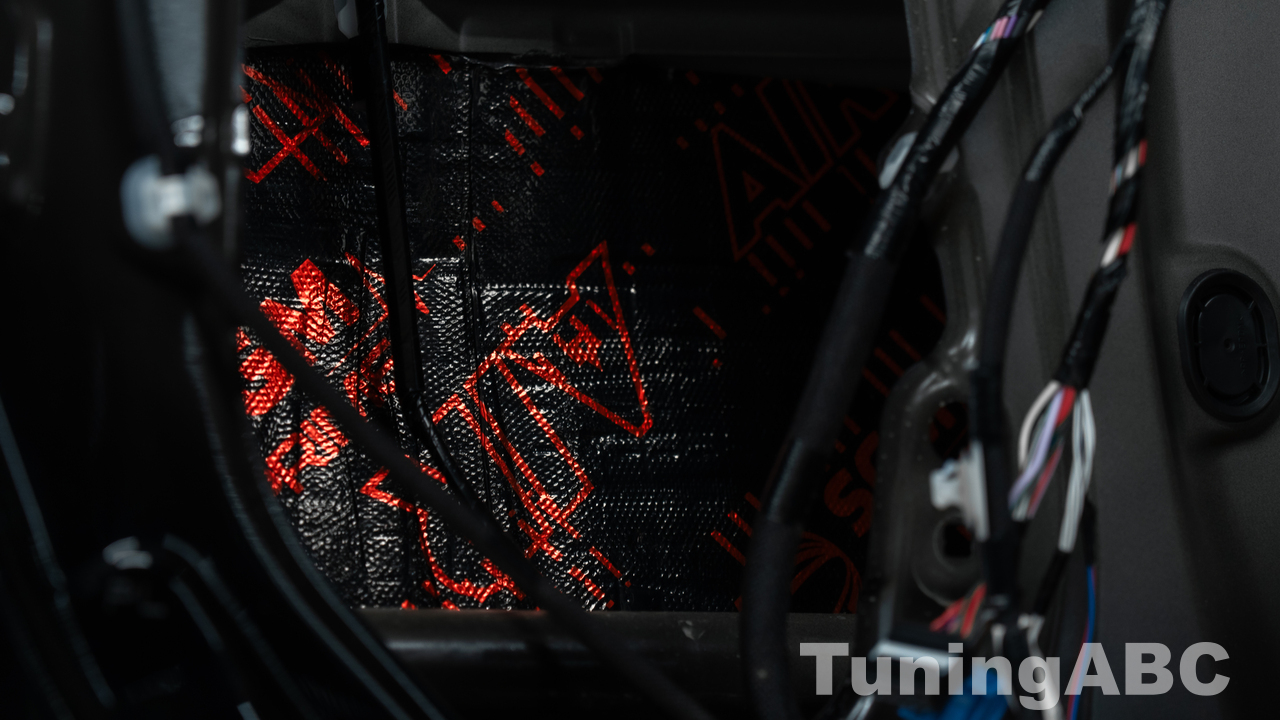

По этой причине наши специалисты используют на дверях не три, а четыре слоя шумоизоляционных материалов, чтобы обеспечить максимальную эффективность и комфорт в салоне:

• 1-2 слой: SGM AirMax
• 3 слой: SGM Air 2 mm
• 4 слой: SGM Black Vell 15

Капот

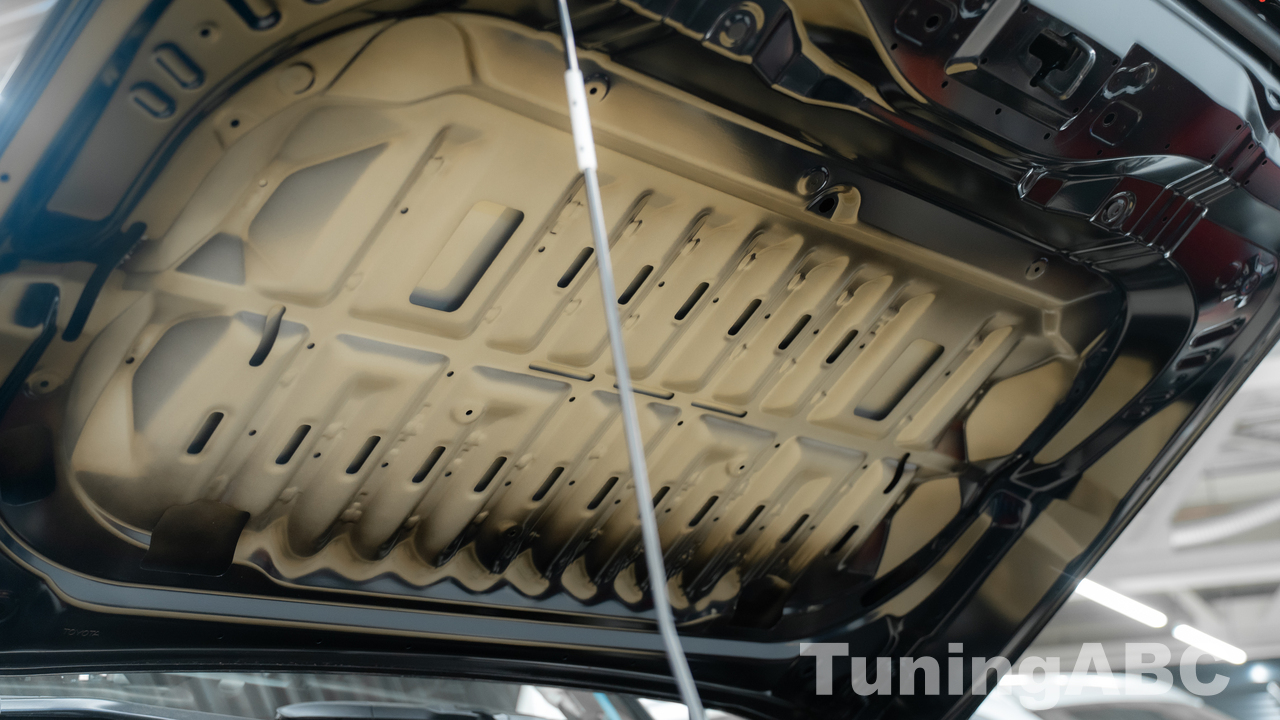

Моторный отсек — одно из самых шумных мест в любом автомобиле. Здесь активно генерируются вибрации, которые распространяются по кузову, а шумы и звуки от работы двигателя через ветровое и боковые стекла проникают в салон. И это несмотря даже на то, что капот у нашего Prado New имеет собственную каркасную решетку — посмотрите на фото «голого» капота.

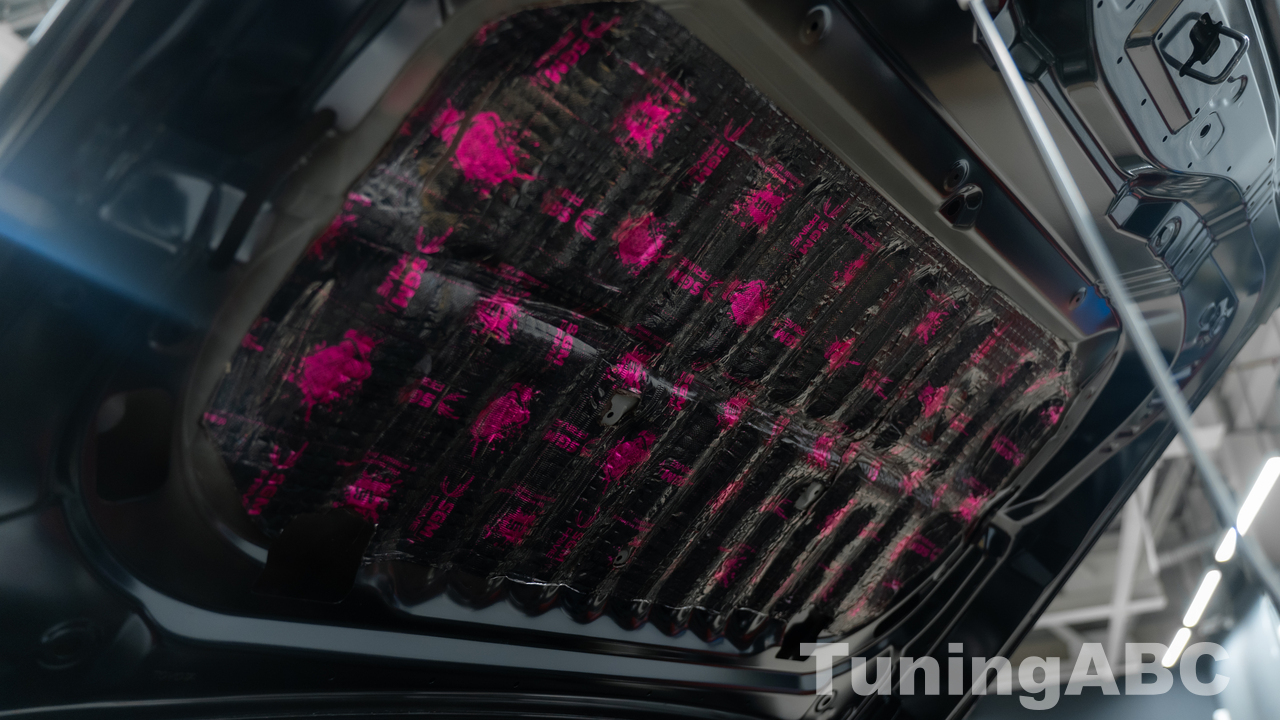

Для эффективного снижения этих вибраций и шумов на внутреннюю его поверхность мы наносим два слоя специализированных шумоизоляционных материалов, которые надежно поглощают как вибрации, так и звуковые колебания:

• 1 слой: SGM Air 2 mm
• 2 слой: SGM Унитон

Крышка багажника

В универсалах вместо привычной крышки багажника используется полноценная дверь, которая представляет собой отформованный металлический лист. Панели такой двери подвержены вибрациям, дребезжанию и резонансам.

Чтобы устранить эти шумы, наши специалисты наклеивают под карту багажной двери два слоя специализированной шумоизоляции. Такая двухслойная шумоизоляция обеспечивает эффективное подавление вибраций и шумов без значительного увеличения общей массы материалов.

Основные эффекты:

1. Подавление вибраций и резонансов — первый слой демпфирует колебания металла, устраняя звон и дребезг при движении.
2. Снижение проникновения шума в салон — второй слой поглощает воздушный шум и уменьшает влияние внешних звуковых источников.
3. Теплоизоляция — предотвращает перегрев багажника летом и уменьшает теплопотери зимой, создавая комфортный микроклимат.
4. Долговечность конструкции — защита от коррозии и износа металла двери за счёт уменьшения вибрационной нагрузки.

В итоге дверь багажника универсала перестаёт быть источником посторонних шумов, а акустический комфорт салона повышается до уровня, сравнимого с кузовными панелями салона.

• 1 слой: SGM Air 2 mm
• 2 слой: SGM Black Vell 15

Завершение работ и передача автомобиля заказчику

Шумоизоляционные работы завершаются сборкой салона и подключением всех ранее снятых актуаторов, датчиков, служебных элементов и электронных приборов.

Конкретно данный клиент, владелец Land Cruiser Prado New J250 остался полностью доволен как качеством выполненной работы, так и заметным снижением шума в салоне. Его впечатления после установки шумоизоляции включают:

• значительное уменьшение шума от колесных арок и днища;
• устранение щелчков, «сверчков» и других посторонних звуков под обшивкой;
• улучшение звучания штатной аудиосистемы, что стало приятным дополнительным бонусом.
